数控设备运行与维护类专业一体化建设方案

数控设备的大量使用，为制造业的腾飞及企业的发展提供了硬件保障。随着数控技术的发展和企业对数控设备使用的日益普及，无论是数控技术应用还是数控技术升级换代都急需具备数控设备安装与调试能力、数控设备故障诊断与维修能力的人员。

分析结果显示，面向生产第一线的数控设备安装、调试、维修人才数量短缺，并且对数控设备安装、调试、维修岗位对技能的要求更高，高技能人才的培养需要高水平的师资以及和企业使用相一致的设备，数控人才培养的结构性矛盾突出。因此，数控设备应用与维护专业的建设与发展已经迫在眉睫。

美峰科技数控设备运行与维护解决方案，通过实物与仿真两种模式，完成数控机床机械拆装训练、数控机床电气系统调试与维修训练、机床精度检测与切削加工精度检测实训三大块内容。目前学校都有数控机床加工实训基地，所以机床的精度检测与切削精度检测可以利用。实训基地建设基本原则是具有可实施性及成本低的原则，可以充分利用学校现有的实训基地进行升级改造、仿真软件与实训设备相结合、从而达到在实训效果更好的前提下大大降低场地及资金的使用成本。

系统功能

1、实现数控机床应用专业、数控机床维修专业及机电一体化技术应用专业理论与实训一体化教学的目标，该实训室可以满足《数控机床故障诊断与维修技术》、《数控机床拆装、调整与精度检测》及《数控机床电气系统调试与维修》等课程的理论与实训一体化教学。

2、满足企业对数控机床维修、拆装及调试人员培养的需求，2008年5月国际颁布了数控机床装调维修工国家职业标准，数控机床装调与维修已成为一个*的职业，该实训室的建设是为了与数控机床装调与维修这一职业岗位对接。

3、改变老师的传统的教学方法，让老师与学生产生真正的互动，学生有了实际参与的环境，将以往枯燥乏味的数控技术理论和让老师用语言难于表达的数控机床的结构，用实物清楚的展现在学生面前，这将大大提高学生的学习乐趣，同时也为老师提供了科研、师资培训等平台。

4、满足职业技能鉴定、职业技术培训及职业技能大赛的需求，该实训室可以作为数控机床装调与维修职业技能鉴定中心、企业数控机床维修及售后服务人员的技术培训基地，同时满足数控机床装调、维修与调试技能大赛的要求。

一、杀统组成

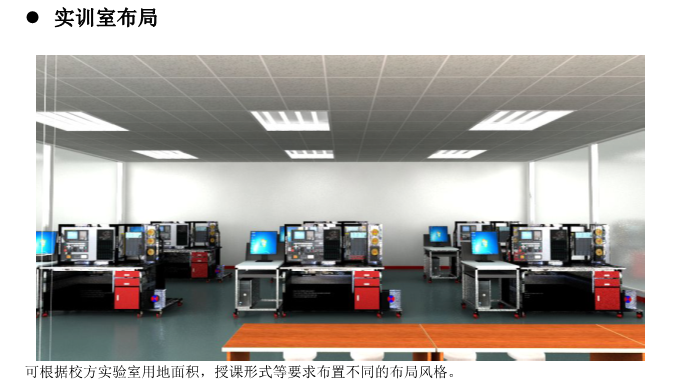

整套系统由三套（最低单位）数控维修实训装置及30套数控维修仿真系统组成，分别为实际操作训练区与数控维修仿真操作区。实现无缝对接，效果显著。

1、数控机床维修实训平台（系统“符合全国职业院校现代制造及自动化技术技能大赛“数控设备装调与维修”要求）

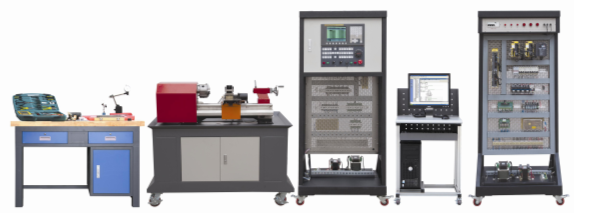

1）MFSKLB-1型数控车床装调维修实训系统（配小车床实物）

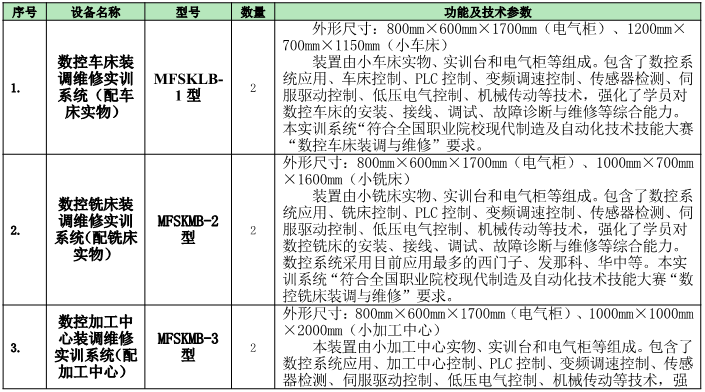

外形尺寸：800mm×600mm×1700mm(电气柜）、1200mm×700mm×1150mm（小车床）本装置由小车床实物、实训台和电气柜等组成。包含了数控系统应用、车床控制、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，强化了学员对数控车床的安装、接线、调试、故障诊断与维修等综合能力。本实训系统“符合全国职业院校现代制造及自动化技术技能大赛“数控车床装调与维修”要求。

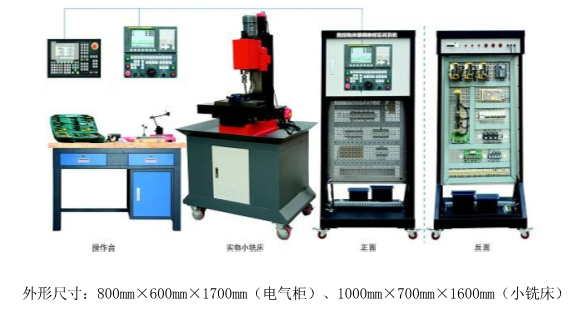

2）MFSKMB-2型数控铣床装调维修实训系统（配小铣床）

装置由小铣床实物、实训台和电气柜等组成。包含了数控系统应用、铣床控制、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，强化了学员对数控铣床的安装、接线、调试、故障诊断与维修等综合能力。数控系统采用目前应用最多的西门子、发那科、华中等。本实训系统“符合全国职业院校现代制造及自动化技术技能大赛“数控铣床装调与维修”要求。

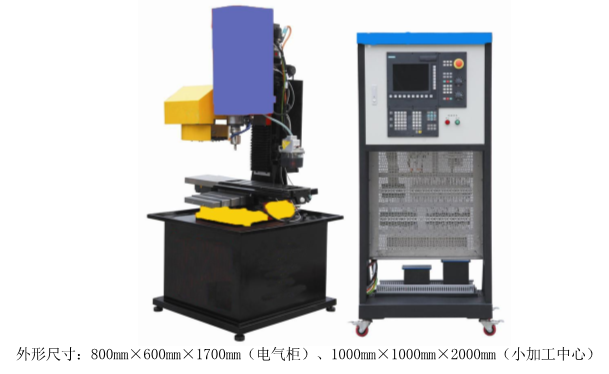

3）MPSKMB-3型数控加工中心装调维修实训系统（配小加工中心)

本装置由小加工中心实物、实训台和电气柜等组成。包含了数控系统应用、加工中心控制、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，强化了学员对数控加工中心的安装、接线、调试、故障诊断与维修等综合能力。数控系统采用目前应用最多的西门子、发那科、华中等。本实训系统“符合全国职业院校现代制造及自动化技术技能大赛“数控加工中心装调与维修”要求。

二、数控维修仿真实训系统

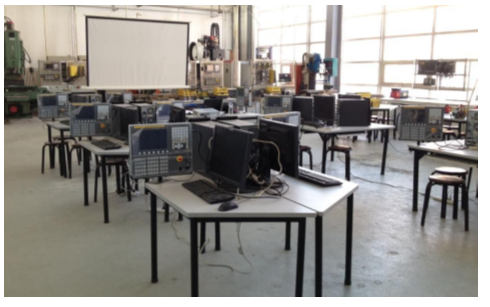

1硬件仿真操作平台

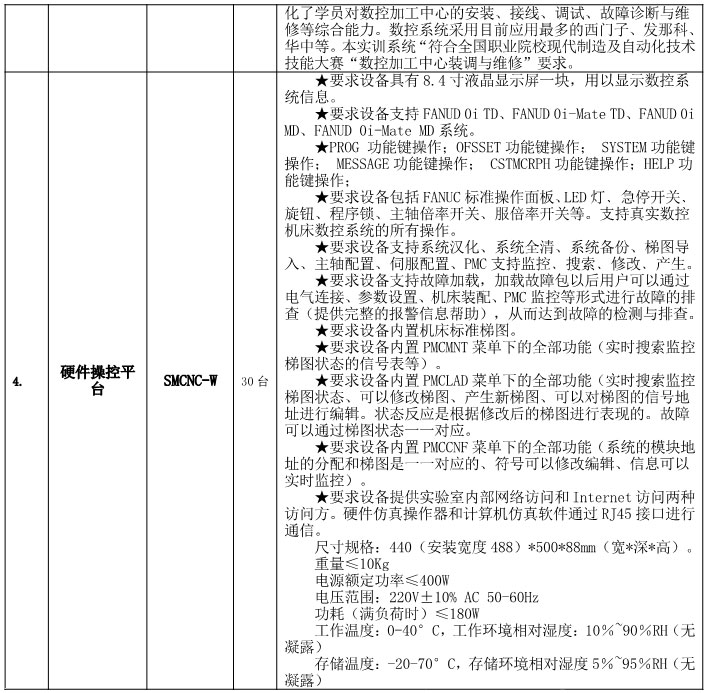

配套真实数控系统，进行反复操作训练，具有真实的数控系统硬件操作平台并支持多种数控系统的快速切换（FANUC0i Mate MD系统、FANUC0iMD系统、FANUC0i Mate TD系统、FANUC 0iTD系统）操作平台支持真实数控机床数控系统的所有操作，并含有FANUC标准操作面板、急停开关、程序锁、主轴倍率旋钮、进给倍率旋钮。

2软件系统

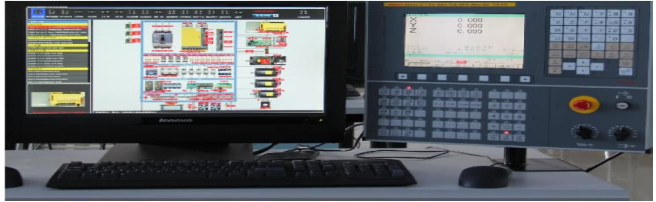

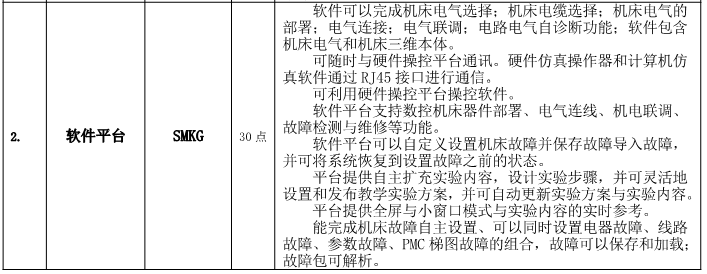

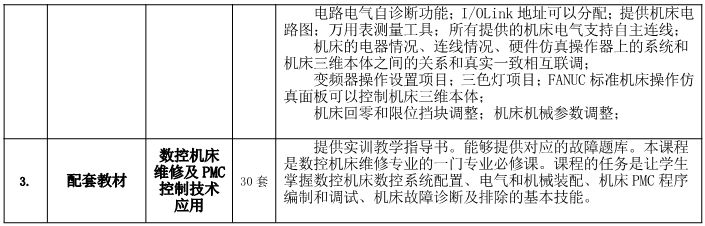

仿真软件与硬件操控平台可以实时通讯，仿真软件包含：数控机床电柜仿真系统和数控机床三维模型。软件仿真系统与硬件操控平台之间可以实现相互联调。既可以通过硬件操作平台操控仿真软件，也可以利用仿真软件操控硬件操作平台。仿真软件分为机床电气配盘、数控机电联调、故障设置与检测等功能模块，能够模拟数控普通型车床、普及型车床、斗签式刀库加工中心、圆盘机械手刀库加工中心等机床的典型操作和设置。
